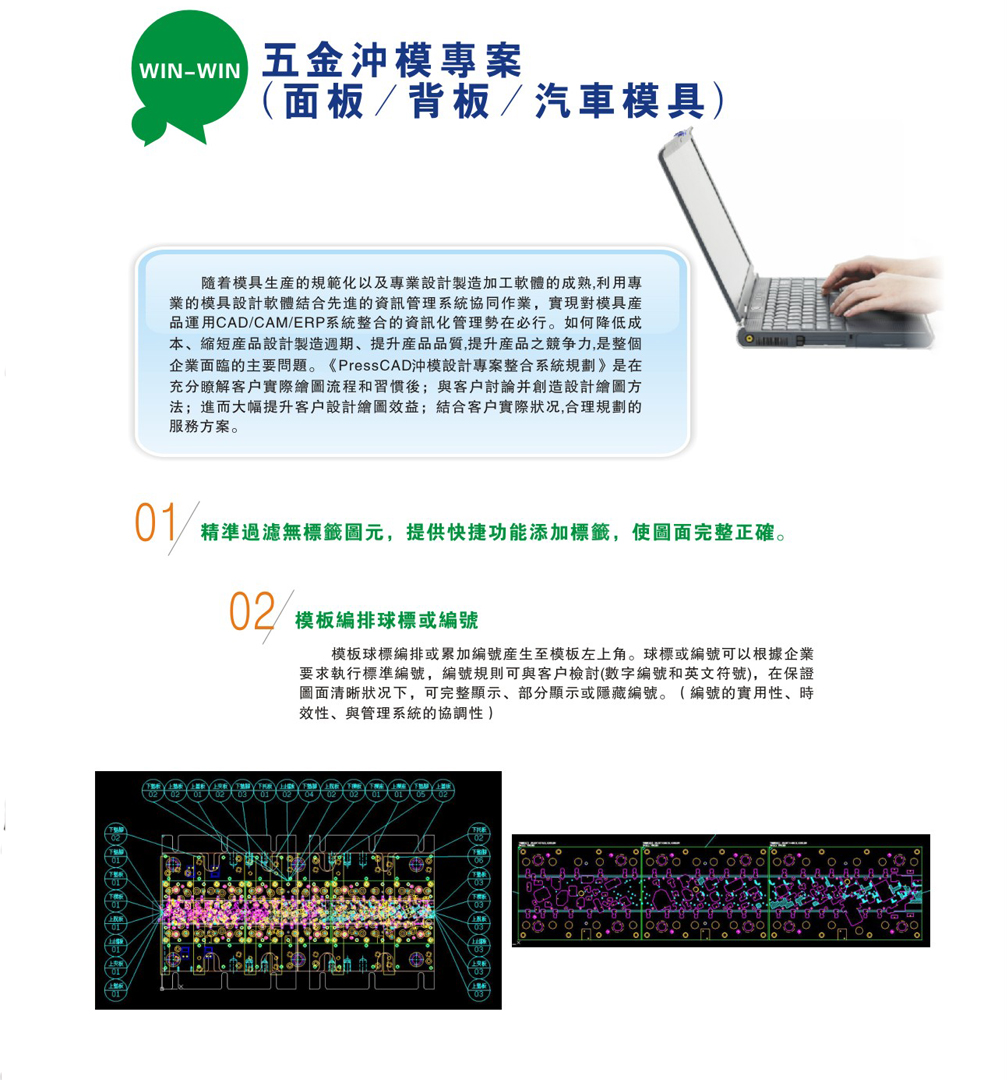

随着模具生産的規範化以及專業設計制造加工軟體的成熟,利用專業的模具設計軟體結合先進的資訊管理系統協同作業，實現對模具産品運用CAD/CAM/ERP系統整合的資訊化管理勢在必行。如何降低成本、縮短産品設計制造周期、提升産品品質,提升産品之競争力,是整個企業面臨的主要問題。《PressCAD沖模設計專案整合系統規劃》是在充分了解客戶實際繪圖流程和習慣後；與客戶讨論并創造設計繪圖方法；進而大幅提升客戶設計繪圖效益；結合客戶實際狀況,合理規劃的服務方案。

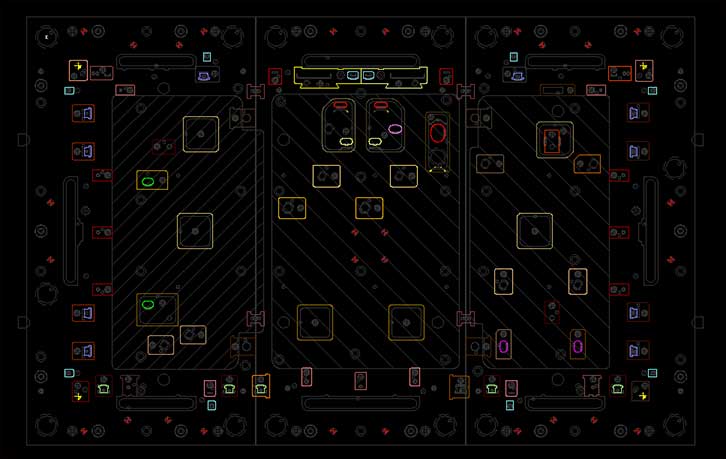

1.  精準過濾無标簽圖元，提供快捷功能添加标簽，使圖面完整正确

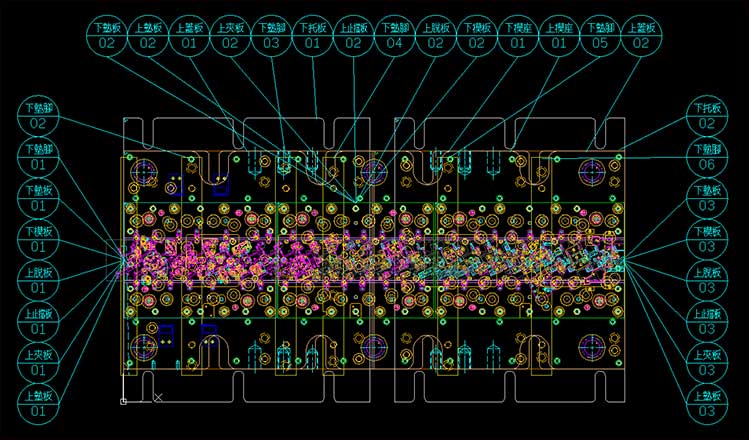

2.  模闆編排球标或編号

      模闆球标編排或累加編号産生至模闆左上角。球标或編号可以根據企業要求執行标準編号，編号規則可與客戶檢讨(數字編号和英文符号)，在保證圖面清晰狀

況下，可完整顯示、部分顯示或隐藏編号。（編号的實用性、時效性、與管理系統的協調性）

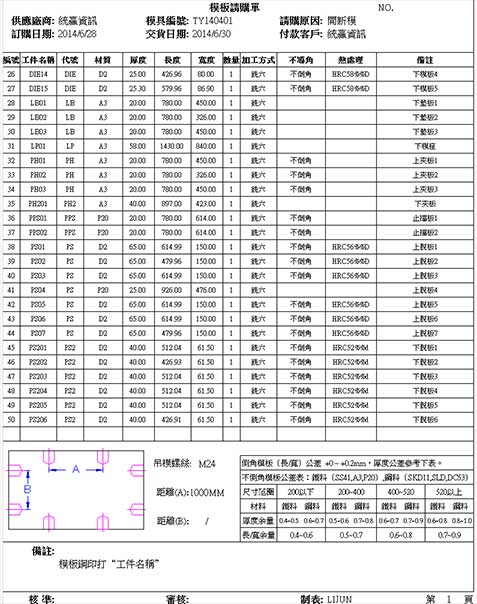

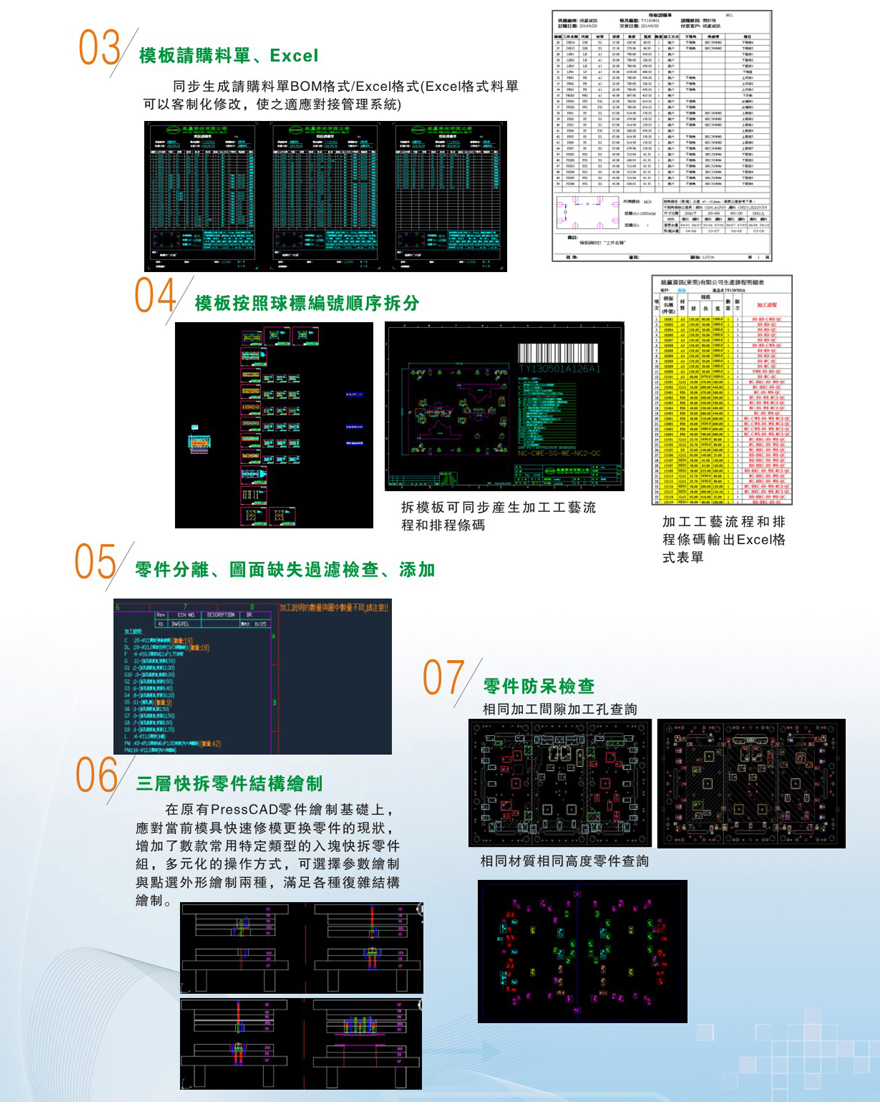

3. 模闆請購料單、Excel

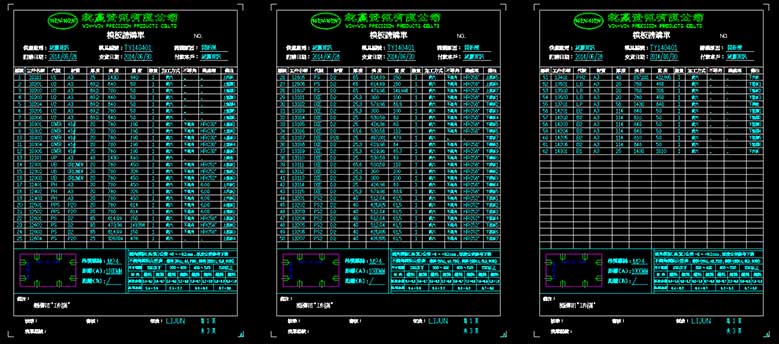

    同步生成請購料單BOM格式/Excel格式(Excel格式料單可以客制化修改，使之适應對接管理系統)

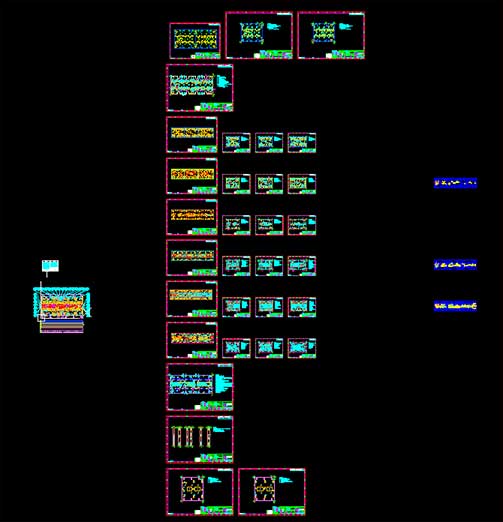

4. 模闆按照球标編号順序拆分

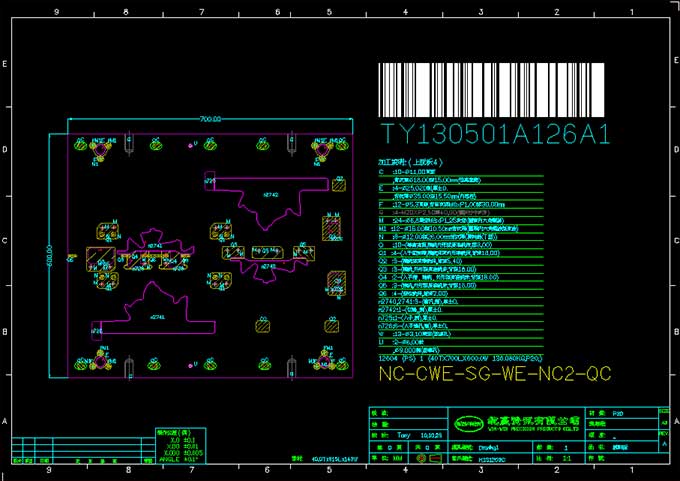

拆模闆可同步産生加工工藝流程和排程條碼

5. 零件分離、圖面缺失過濾檢查、添加

相同材質相同高度零件查詢

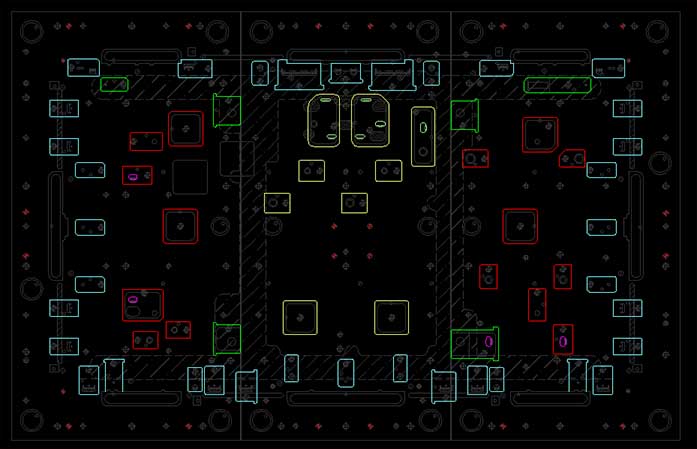

在模闆主層顯示件号，可使零件清晰對應模闆孔，方便無紙化現場組立，減少人為出錯。

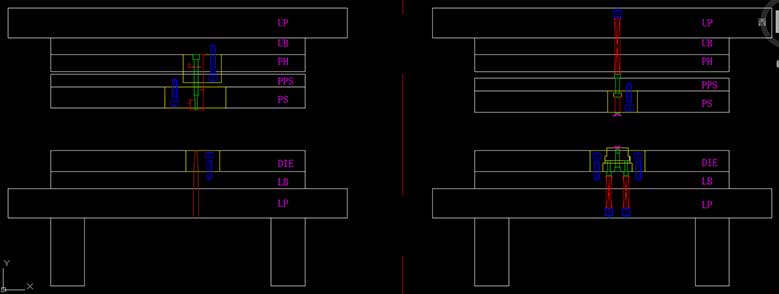

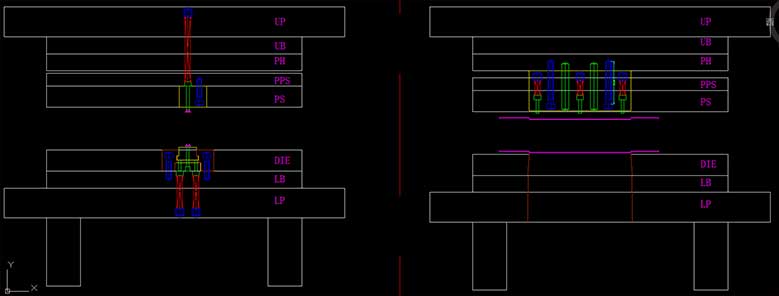

6. 三層快拆零件結構繪制

在原有PressCAD零件繪製基礎上，應對當前模具快速修模更換零件的現狀，增加了數款常用特定類型的入塊快拆零件組，多元化的操作方式，可選擇參數繪製與點選外形繪製兩種，滿足各種複雜結構繪製。

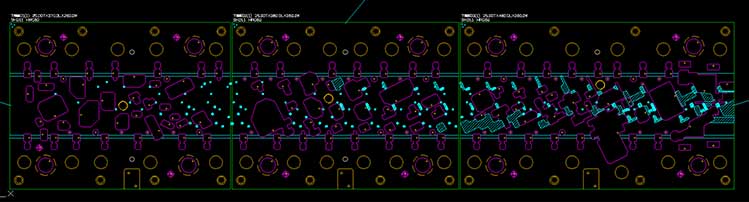

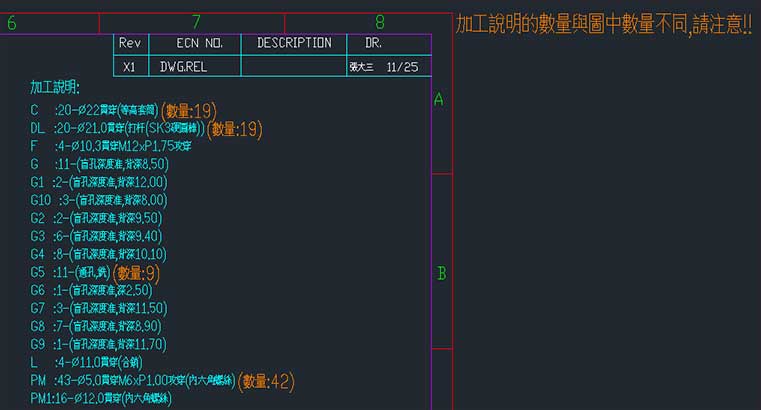

7. 零件防呆檢查

相同加工間隙加工孔查詢

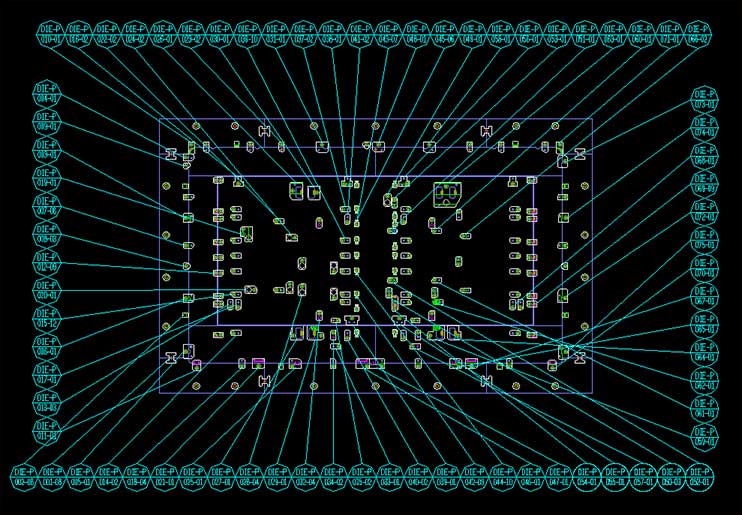

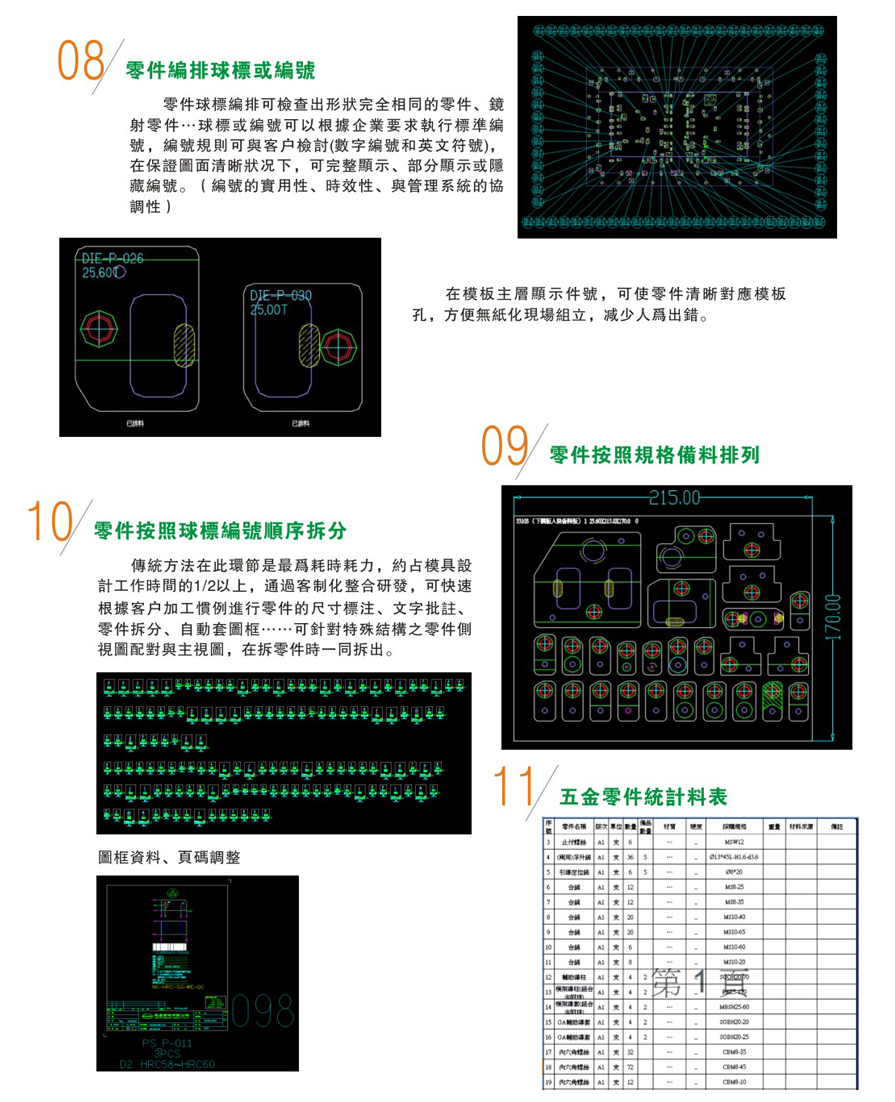

8. 零件編排球标或編号

零件球标編排可檢查出形狀完全相同的零件、鏡射零件…球标或編号可以根據企業要求執行标準編号，編号規則可與客戶檢讨(數字編号和英文符号)，在保證圖面清晰狀況下，可完整顯示、部分顯示或隐藏編号。（編号的實用性、時效性、與管理系統的協調性）

傳統方法在此環節是最為耗時耗力，約占模具設計工作時間的1/2以上，通過客制化整合研發，可快速根據客戶加工慣例進行零件的尺寸标注、文字批注、零件拆分、自動套圖框……可針對特殊結構之零件側視圖配對與主視圖，在拆零件時一同拆出。

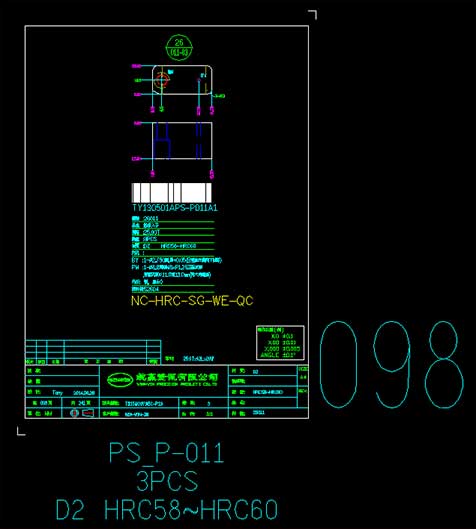

圖框資料、頁碼調整

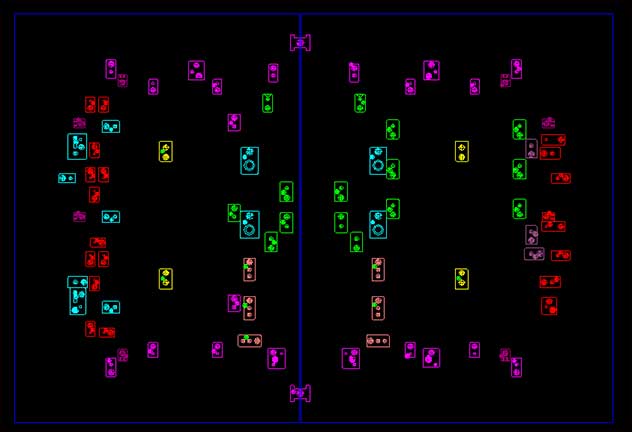

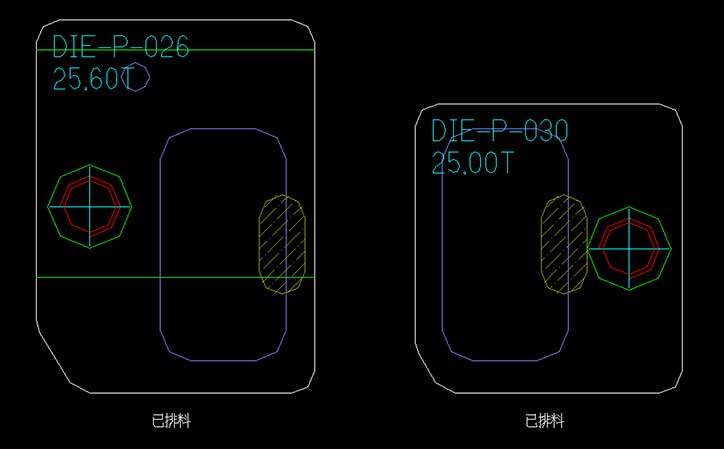

9.零件按照規格備料排列

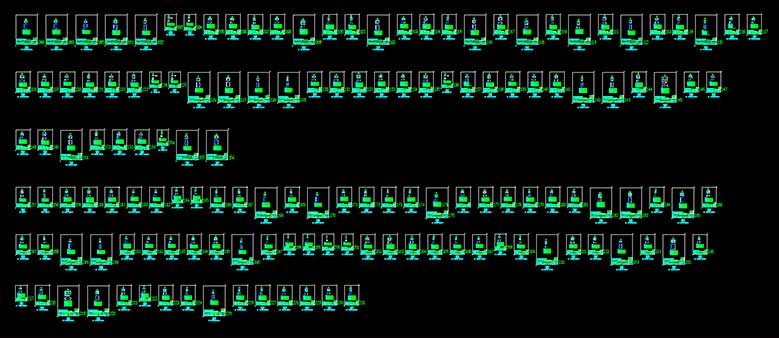

10.零件按照球标編号順序拆分

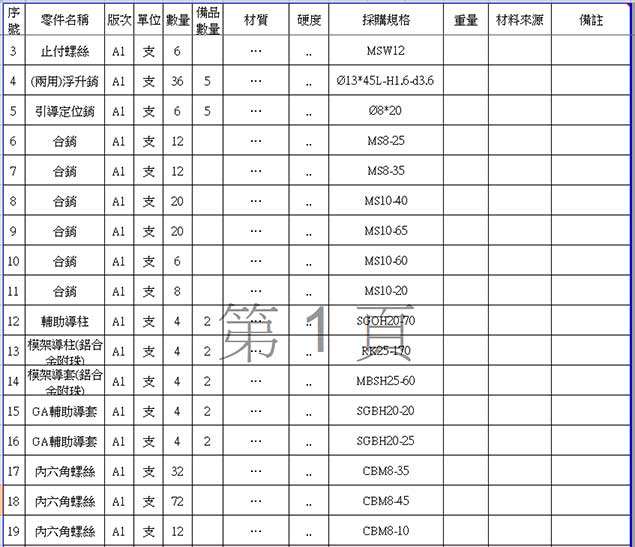

11.五金零件統計料表

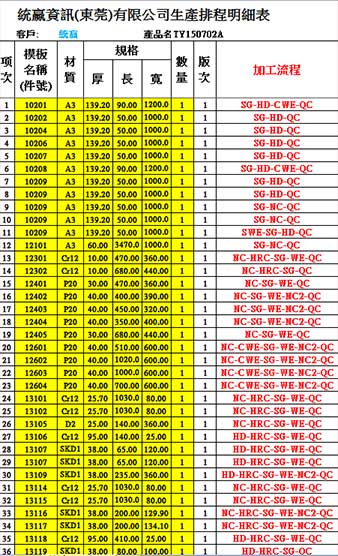

加工工藝流程和排程條碼輸出Excel格式表單
